Scenario e Contesto
La nostra cliente, professionista nel *Lighting Design*, necessita di evolvere il proprio metodo di lavoro passando da una gestione manuale dei dati a un flusso automatizzato. L'obiettivo è eliminare la ridondanza nell'inserimento delle informazioni (disegno vs. computo) e minimizzare l'errore umano durante le revisioni progettuali, sfruttando appieno le potenzialità di AutoCAD.
Per questo abbiamo utilizzato AutoCAD ad un livelo più avanzato nel senso di trasformare il DWG in un database grafico interrogabile, dove ogni modifica al layout si riflette istantaneamente su legende, computi e calcoli energetici.
Obiettivi del Progetto Formativo
La formazione personalizzata è strutturato per massimizzare l'utilizzo di AutoCAD in una situazione reale, focalizzandosi su:
- Database Integrato: Ogni blocco è un contenitore di dati tecnici univoci.
- Automazione Totale: Generazione di legende e abachi con un click, senza conteggi manuali.
- Bi-direzionalità: Collegamento dinamico (Data Link) con Excel per una gestione flessibile dei dati.
- Analisi Energetica in tempo reale: Calcolo automatico dei carichi totali e specifici (W/m²).
Soluzione Tecnica Proposta
Grazie all'ambiente AutoCAD e alle competenze di 4m group, il workflow - organizzato per fasi - consente di sfruttare i Blocchi Intelligenti e gli Attributi (alcune delle basi della struttura dati del software).

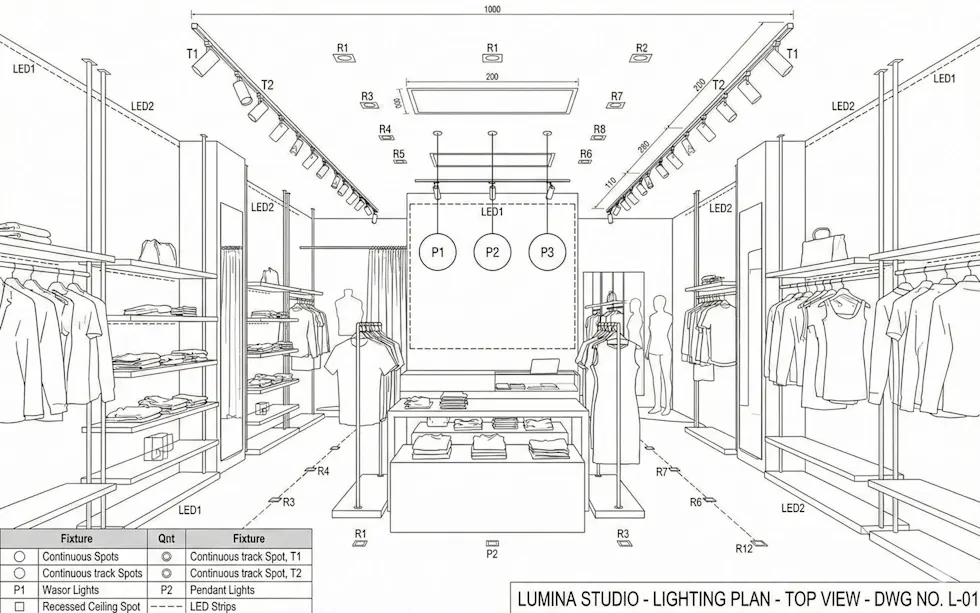

Fase A: Impostazione Blocchi degli articoli illuminotecnici e loro Attributi
Definizione di una libreria di "Blocchi Dinamici" arricchiti con attributi (visibili e invisibili) per la gestione tecnica quali:
- Definizione Attributi: Inserimento di tag invisibili o visibili per
CODICE,DESCRIZIONE,WATT,LUMEN,CCTeCRI. - Dinamicità: Utilizzo dei parametri di visibilità per gestire varianti dello stesso apparecchio (es. faretto orientabile vs fisso) in un unico file, riducendo il disordine nella libreria.
- Immagini: Predisposizione del blocco per l'associazione di riferimenti visivi del prodotto.
Fase B: Estrazione Dati Avanzata + Inserimento tabella
Utilizzo del comando `DATAEXTRACTION` di AutoCAD per creare un collegamento vivo tra gli oggetti nel disegno e le tabelle.
- Template di Estrazione (.dxe): Creazione di un file di configurazione riutilizzabile che "filtra" solo i blocchi luce e i relativi attributi.
- Tabelle Dinamiche: Generazione di tabelle interne al DWG che raggruppano i blocchi identici, contano le quantità e mostrano le specifiche.
- Gestione Immagini: Possibilità di integrare riferimenti visivi degli articoli utilizzati o gestire le anteprime tramite collegamenti esterni.
- Calcoli Integrati: Impostazione di formule all'interno delle celle della tabella per calcolare il Wattaggio Totale e, incrociando i dati con l'area del locale, ottenere il valore di densità energetica (W/m²) direttamente in legenda.
Fase C: Integrazione con Excel e Analisi (The Workflow)
Data Linking: Collegamento bidirezionale con fogli di calcolo Excel. È possibile modificare le specifiche (es. la descrizione o il wattaggio) in Excel e aggiornare automaticamente il DWG, o viceversa esportare il computo preciso per il preventivo.
Calcolo W/m²: Impostazione di campi dati che leggono l'area delle polilinee (locali) e la dividono per il totale dei Watt estratti, fornendo un controllo immediato sul rispetto delle normative energetiche direttamente in tavola.
Fase D: Cartiglio con campi compilabili automaticamente
Automazione della documentazione per garantire coerenza su tutte le tavole:
- Campi Dati (Fields): Inserimento di testi intelligenti che leggono le proprietà del file o del Set di Fogli.
- Gestione Centralizzata: Inserendo i dati di progetto (Cliente, Data, Revisione, Nome Progetto) una sola volta nelle proprietà generali, questi si popolano automaticamente in tutti i cartigli del layout, eliminando il rischio di dimenticare l'aggiornamento di una tavola specifica.
Risultati ottenuti dopo la formazione
L'adozione di questo flusso di lavoro strutturato sui tre macro-argomenti ha garantito:
- Precisione Assoluta: Perfetta corrispondenza tra "disegnato" e "computato" per un miglior servizio ai clienti della nostra cliente.
- Velocità di Revisione: Una modifica al progetto richiede solo pochi passaggi per ottenre l'aggiornamento dei calcoli, delle quantità e per sistemare tutte le tabelle.
- Scalabilità: Il metodo creato per un progetto diventa un template standard per tutti i lavori futuri.
